Charakteristika ČOV

Čistírna odpadních vod je zařízení, ve kterém dochází k čištění odpadních vod. Čistírny bývají budovány v blízkosti různých provozů, kde slouží k čištění průmyslových vod a odpadních vod ze zemědělské výroby. Dále bývají u měst a obcí, kde čistí vody komunální a smíšené, tedy komunální s průmyslovými. Čistírny mohou být mnoha typů. Rozdělují se hlavně podle velikosti a typu čistírenského procesu. Nejčastějším typem používaných ČOV v ČR je mechanicko-biologická čistírna.

ČOV funguje jako předčištění a dočištění probíhá v tzv. recipientu, tj. v přirozeném vodním toku. V rámci čistírny jsou zřizovány další objekty na likvidaci vzniklých kalů a látek, jako jsou kalová a plynová hospodářství. Vypouštění odpadních vod do recipientů se v Česku řídí zákony České republiky, konkrétně zákonem o vodách a zákonem o vodovodech a kanalizacích pro veřejnou potřebu. Povolení k vypouštění vydává Vodoprávní úřad, což je speciální stavební úřad při odborech životního prostředí místně příslušných Městských úřadů s rozšířenou působností.

 Odpadní voda je na ČOV přiváděna hlavní stokou ze stokové sítě, na jejímž konci je umístěn lapák štěrku. Ten zachycuje nejhrubší nerozpuštěné látky (např. štěrk) uplatňuje se především při zvýšeném průtoku odpadních vod. Dalším stupněm jsou česle. Ty odstraní hrubé plovoucí nečistoty. Česle bývají s ručním nebo strojovým shrabováním naplavenin (tzv. shrabky), alternativou česlí jsou buď síta, anebo mělnící česle a dezintegrátory, které se někdy používají na malých ČOV. Posledním zařízením pro mechanické čištění je usazovací nádrž. Zde probíhá usazování jemných nerozpuštěných látek a stírání plovoucích nečistot z povrchu nádrže. Vzniká primární kal, který je zpracováván v kalovém hospodářství. Tato část je obzvlášť důležitá pro systémy s nitrifikací a pro zkrápěné biofilmové reaktory.

Biologické čištění probíhá v biologickém reaktoru. Zde je znečištění z odpadní vody odstraňováno pomocí mikroorganismů nazývaných aktivovaný kal. Aktivovaný kal je v biologickém reaktoru kultivován buď jako suspenze (tzv. aktivační systémy), nebo na pevném nosiči (tzv. biofilmové reaktory). Těchto reaktorů je celá řada typů. Aktivovaný kal dokáže z odpadní vody odstranit značné množství organického znečištění i sloučenin dusíku a fosforu. Směs vody a aktivovaného kalu pak teče do dosazovací nádrže, kde dochází k oddělení vyčištěné vody od aktivovaného kalu v důsledku jeho sedimentace. Část aktivovaného kalu je vracena zpět do biologického reaktoru jako tzv. vratný kal a část je oddělena jako přebytečný kal a odváděna ke zpracování do kalového hospodářství.

Vyrábíme a dodáváme ČOV SILT

Čistírny SILT jsou certifikované - disponují označením CE, tzn. splňují podmínky dle normy ČSN EN 12566-3:2006. Jedná se o kruhové biologické čistírny na špičkové technologické úrovni s dvacetiletou tradicí.

Čistírny SILT vyžadují minimální nároky na údržbu - činnost probíhá automaticky. Kontrolu funkčnosti stačí provádět jednou za měsíc. Odkalování čistírny probíhá nejdříve po jednom roce. Při přerušovaném režimu se tento interval výrazně prodlužuje.

Vypouštění vyčištěných odpadních vod je možno řešit do kanalizace, vodního toku, nádrže na zálivku, popřípadě do trativodu.

Biologické čistírny SILT jsou
- plastové (polypropylen),
- samonosné, navíc vyztužené nerezovými výztuhami, není třeba je obetonovávat,
- snášejí mnohonásobné krátkodobé přetížení, tj. až 10ti násobné látkové a až 6ti násobné hydraulické přetížení,
- zvládají i dlouhodobější výpadky v nátoku, PROTO JSOU ČISTÍRNY SILT VHODNÉ I K REKREAČNÍM OBJEKTŮM.

Chod čistírny je řízen přes mechanické spínací hodiny, běží v přerušovaném provozu.

Typy čištíren odpadních vod

SILT STANDARD

PLASTOVÝ BOX NA DMYCHADLO
SILT 2, SILT 3, SILT 5 - cena 3.750 Kč bez DPH, 4.538 Kč vč. DPH (21%)
SILT 8, SILT 10, SILT 15 - cena 5.790 Kč bez DPH, 7.006 Kč vč. DPH (21%)
SILT 20, SILT 30, SILT 40 - cena 7.940 Kč bez DPH, 9.607 Kč vč. DPH (21%)

SILT COMFORT

Služby k čistírnám SILT

• Zpracování projektové dokumentace
  Projektová dokumentace je zpracována zpravidla do 4 týdnů od zadání. Cena projektu od 11.990 Kč bez DPH.

• HG posudek - v případě, že situace vyžaduje vypracování hydrogeologického posudku, zajistíme. Služba je zpoplatněná, cena je závislá na složitosti zkoušky. Cena HG posudku od 6.500 Kč bez DPH.

• Vyřízení stavebního povolení
  Doba nutná pro vyřízení závisí na lhůtách dotčených orgánů, proces trvá min. 6 měsíců. Cena od 19.900 Kč bez DPH.
• Uvedení čistírny do provozu včetně zaškolení obsluhy
• Dokumentace potřebná ke kolaudaci
• Poskytnutí pozáručního servisu - vyčištění a seřízení, odběr vzorků, opravy včetně zajišťování náhradních dílů na použitá zařízení

Technické parametry

* Pro stavební připravenost je nutno uvažovat s min. 10 cm přesahem betonového dna oproti průměru nádrže."

* Dvouplášťová verze má o 10-20 cm větší průměr nádrže než je uveden v tabulce

   Průměr nátokové a odtokové kanalizační roury u SILT 2-15 minimálně DN 110, u SILT 20-40 minimálně DN 160

GARANTOVANÉ PARAMETRY VYČIŠTĚNÉ VODY (mg/l):

BSK₅   15 – 20    •     CHSK   45 – 80     •       NL   15 – 20      •     N-NH₄   max 10    •      P_celk. max 5

ČISTÍRNY ODPADNÍCH VOD SILT

• jsou konstruovány jako plastové (PP - polypropylénové) nádrže kruhového tvaru
• je možno je osadit jak pod úroveň terénu, tak do sklepních prostor, přičemž nevyžadují tzv. bezpečnostní pásmo

SILT STANDARD a COMFORT

• Materiál: Polypropylen, tloušťka pláště 6mm pro velikosti SILT 2 až SILT 10, 8mm pro velikosti SILT 15 až SILT 40
• Nerezové výztuhy

COMFORT se oproti verzi STANDARD liší:

• zabudovanou čerpací jímkou na nátoku vybavenou čerpadlem (230V), el. rozvaděčem a hladinovým snímačem
• nehraje zde roli umístění gravitačního nátoku, který je možno situovat níže než odtok z ČOV
• použití čistírny COMFORT ve většině případů vystačí pouze se základní výškou ČOV, tedy bez nutnosti nástavce

STAVEBNÍ A ELEKTRO PŘIPRAVENOST

Spočívá ve vyhloubení jámy příslušných rozměrů, která je cca o 200 mm na každé straně širší než průměr čistírny (viz tabulka technických parametrů), v místě pro dopojení nátoku a odtoku je nutné mít prostor ještě větší cca o dalších 300 - 500 mm. Vybetonování dna prostým betonem o tl. 100 - 150 mm. V případě výskytu spodní vody je nutno základovou desku vytvořit silnější cca 200 - 250 mm a zaarmovat ji. Plášť čistírny pak bude opatřen plastovými výstupky a provede se obetonování ČOV do výše hladiny spodní vody.

Čistírny SILT mají samonosnou konstrukci, tudíž pokud není problém se spodní vodou, provede se pouze obsyp čistírny jemným štěrkem nebo pískem – NEHUTNIT.

V případě výskytu spodní vody lze také použít dvouplášťovou čistírnu s betonovou výplní po obvodu. Pak již není nutné čistírnu obetonovat.

Při výkopu je nutné dodržet výšku nátokové roury ode dna ČOV (viz tabulka technických parametrů ↑ ).

Použité dmychadlo spolu s jeho ovládáním (stejně jako ovládání čerpadla u typu COMFORT), jsou umístěny mimo prostor ČOV, a to buď přímo u ní ve zvlášť k tomuto účelu zhotovené plastové skříni (nad či pod terénem) nebo dle dispozic zákazníka. Kompresor je možno umístit maximálně 10-15 metrů od ČOV, a to buď v technické místnosti, sklepě nebo garáži. Kompresor je napojen na provzdušňovací systém ČOV přes vzduchové potrubí.

Napojení el. zařízení čistíren SILT vyžaduje kabel 3 x 2,5 CYKY včetně kabelu pro uzemnění.

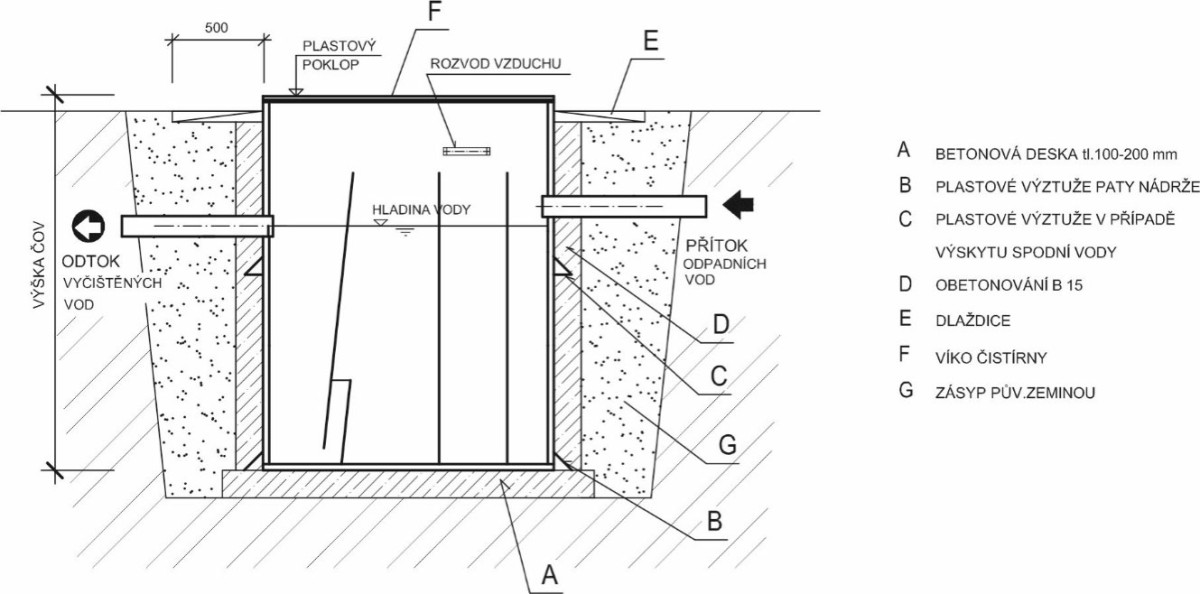

SCHÉMA STAVEBNÍ PŘIPRAVENOSTI

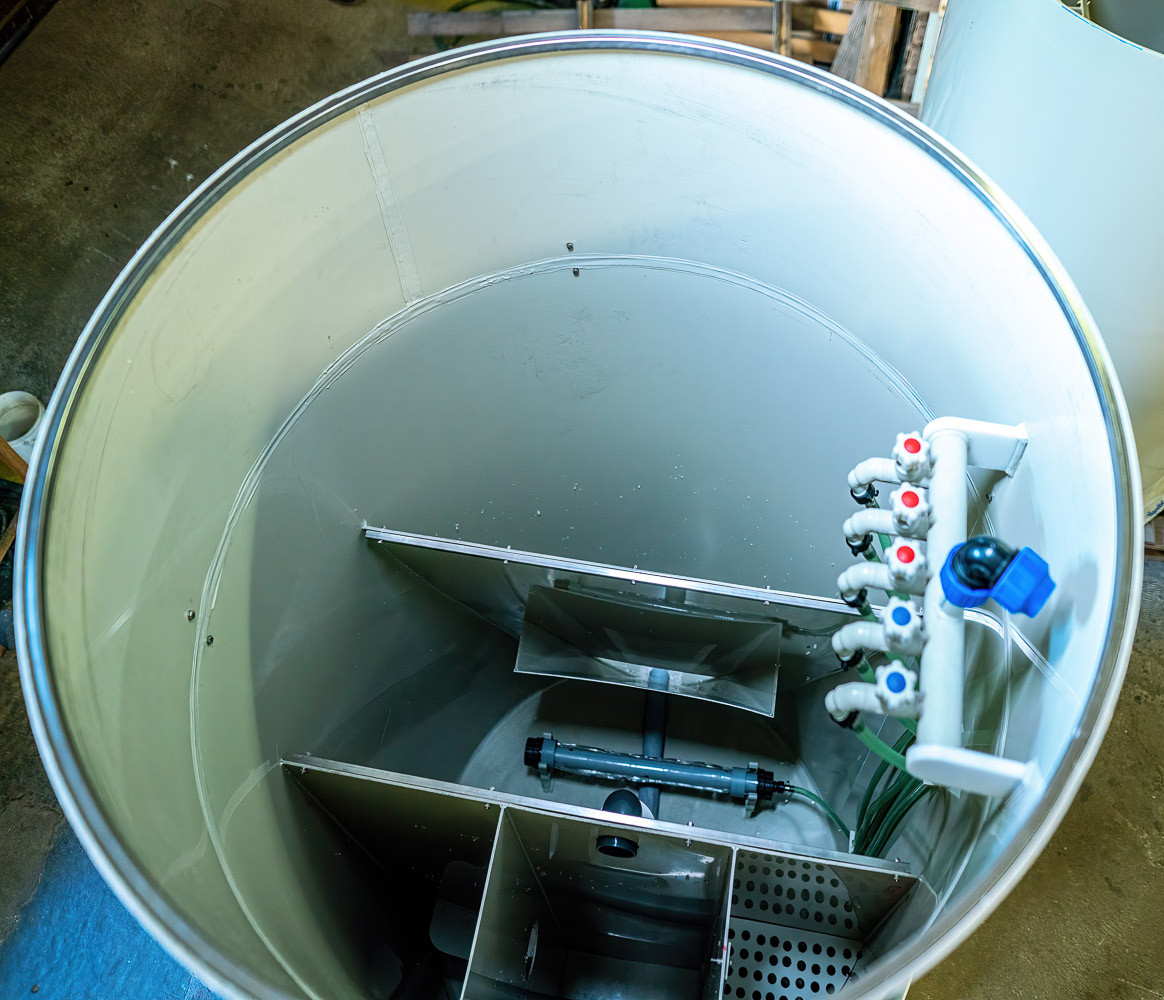

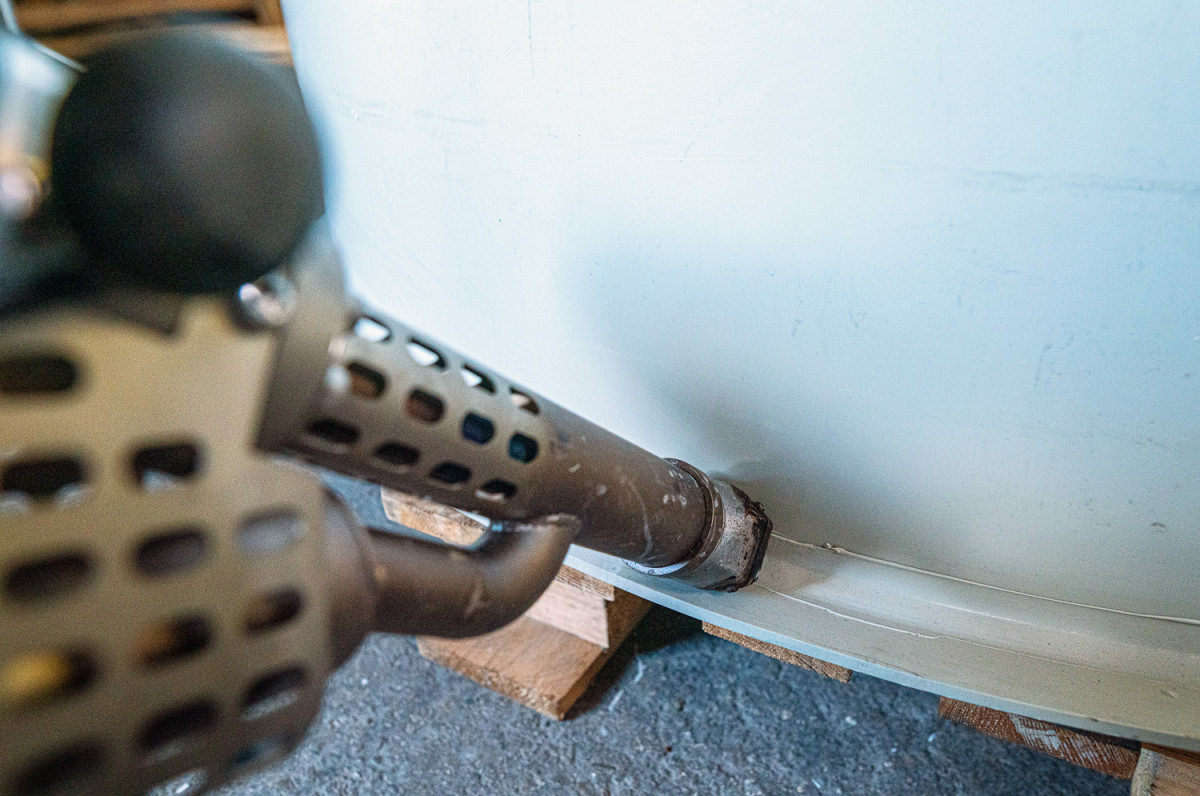

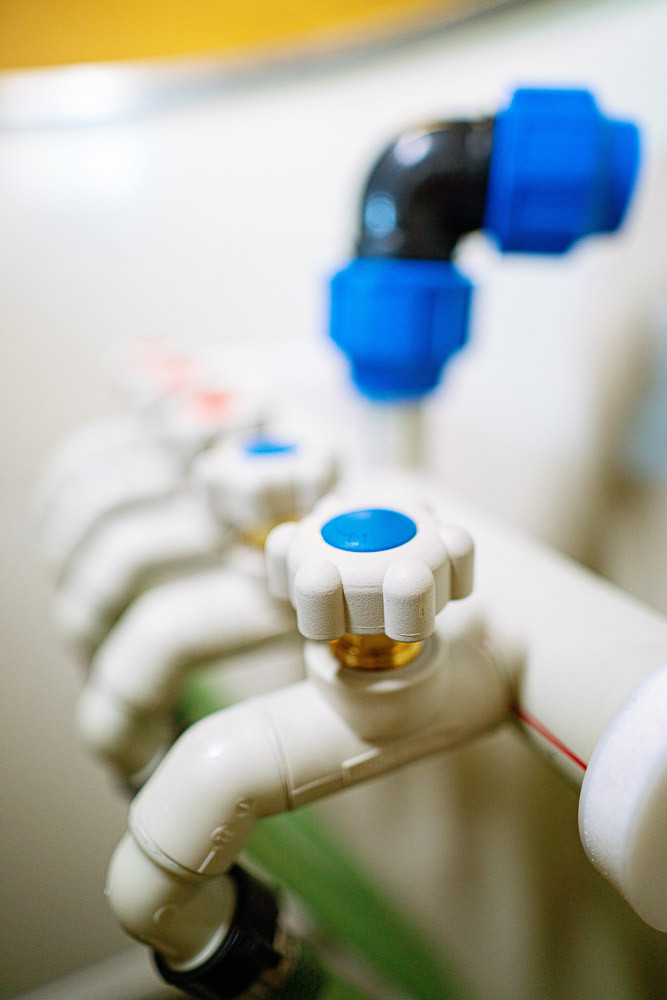

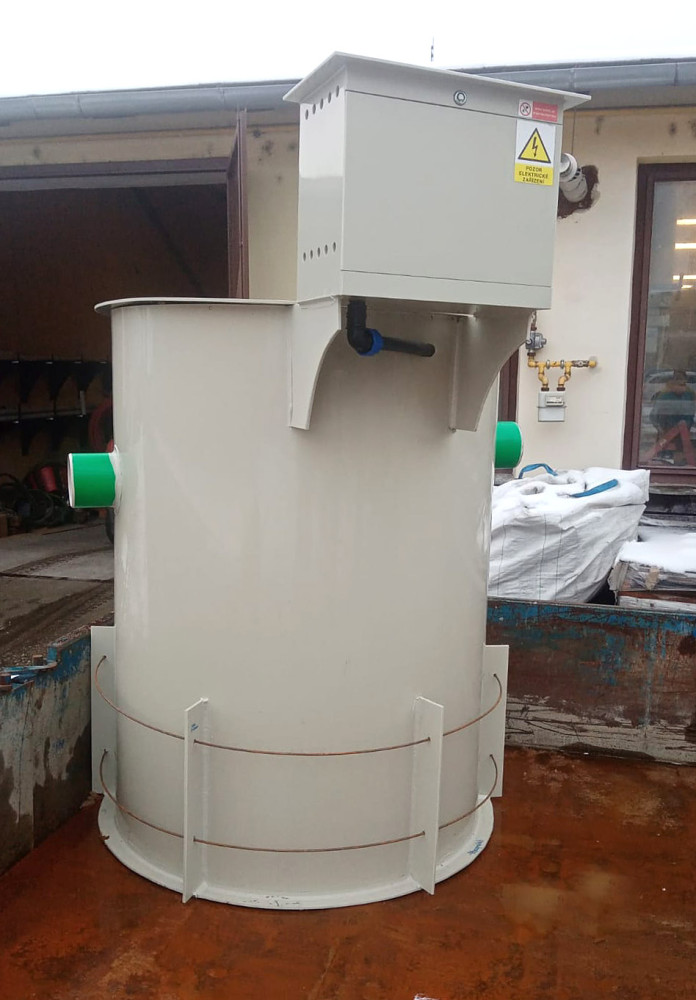

Ukázka postupu výroby ČOV
